Mannequin R16 UTAC - TNO 10

Mannequin adulte UTAC TNO 10 selon règlement R16

mannequin R16 TNO 10

Le mannequin UTAC ECE R16 TN0 10

Pour dispositif de chargement pour tester les ceintures de sécurité des véhicules dans une situation de collision simulée.

Le mannequin est spécifié comme appareil d'essai pour le règlement ECE n° 16 "Prescriptions uniformes relatives à l'homologation des ceintures de sécurité et des systèmes de retenue pour adultes à bord des véhicules à moteur" et pour la directive CEE 82/319.

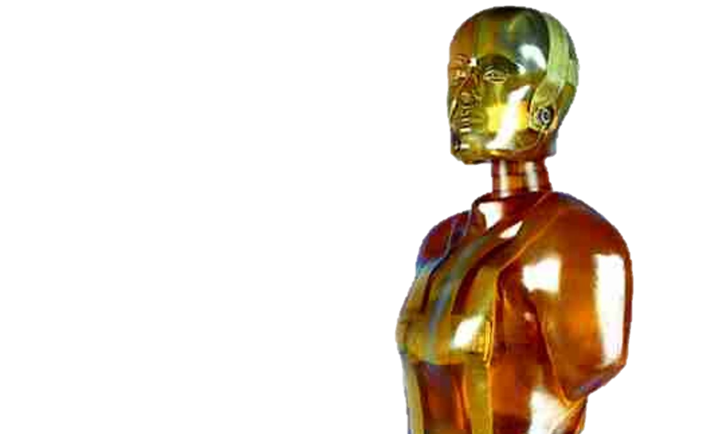

  • Le mannequin représente un adulte mâle adulte du 50e percentile en ce qui concerne la taille générale et la répartition du poids. Pour des raisons de simplicité, le mannequin n'a pas d'avant-bras et une seule jambe et est fait d'un uréthane dur semi-translucide dont la durabilité est prouvée.

    Le mannequin se compose principalement de 6 parties : la tête, le cou, le torse, deux cuisses et une jambe inférieure. Les pièces sont reliées entre elles par des articulations qui permettent un mouvement dans le plan médio-sagittal.

    Matériau E508 (polyuréthane 58 shore A)

    D'après les commentaires de nos clients, la durée de vie typique est de 500 tests ou 5 ans.

    Dans les conditions suivantes :

    • Stockage à l'abri de la lumière directe du soleil et/ou des sources de lumière artificielle.
    • Température de stockage entre 5 ° C et 40 ° C
    • Température pendant les essais et stabilisation entre 20°C et 30°C
    • Humidité pendant le stockage ou les tests entre 20 et 80%.
    • Absence de tout contact avec des produits chimiques.
    • Préparation du mannequin conformément à la règle R16 (réglage des articulations, utilisation du coussin et d'une combinaison)
    • Stabilisation pendant 12 heures minimum entre 2 essais.



    Notes :

    La durée de vie peut être considérablement réduite en cas de rupture de la courroie pendant le test.
    Une déformation permanente du thorax peut se produire si le mannequin est essentiellement testé avec des ceintures du même côté mais n'est pas considéré comme un défaut.
    Avec le temps, une légère évolution de couleur est possible, mais elle n'est pas considérée comme un défaut.
